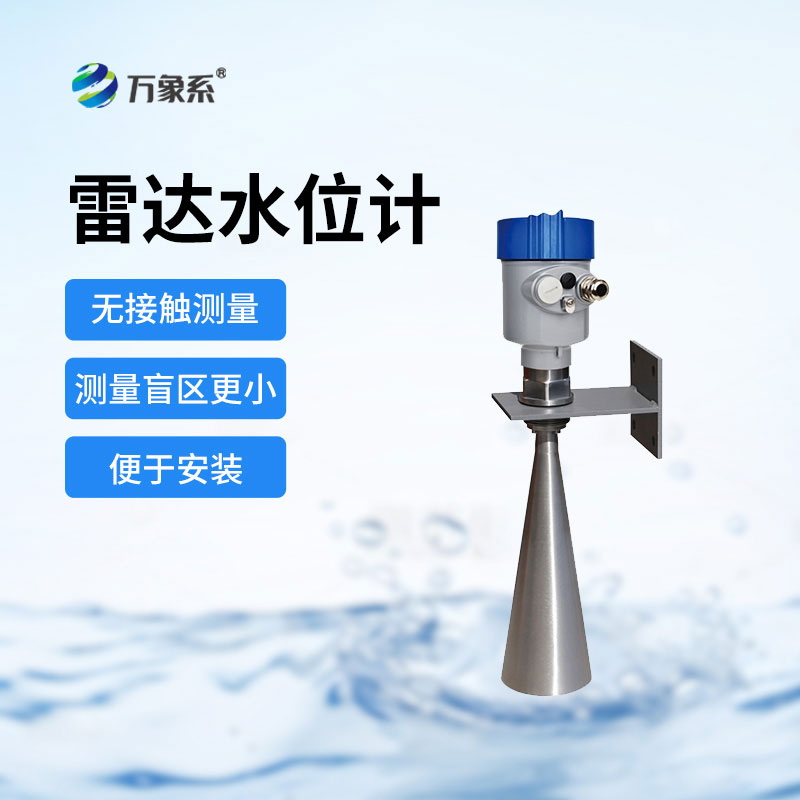

一、高精度雷达液位计产品原理
雷达物位计采用调频连续波(FMCW)技术。天线发射高频的调频雷达信号, 雷达信号的频率线性增加。发射的雷达信号经被测量介质反射后由同—天线接收。 在同—时刻,发射信号频率与接收信号频率的频率差与被测距离成正比。采集到的频率差信号,经快速傅里叶变换(FFT)得到反射回波的频谱,并以此计算得出待测目标的距离。
二、高精度雷达液位计技术参数
测量介质：强腐蚀或无腐蚀液体，蒸汽，泡沫
测量范围：0.1m～10m
过程连接：法兰≥DN50
过程温度：-40～130℃
过程压力：-0.1～2.5MPa
天线尺寸：42mm透镜天线(根据法兰大小决定)
天线材质：PTFE
精 度：±2mm(量程在35m以下)±5mm(量程在35m—100m间)
防护等级：IP67
中心频率：80GHz
发 射 角：6°
电 源：二线制/DC24V
四线制/DC12~24V
四线制/AC220V
外 壳：铝/不锈钢
信号输出：二线制/4...20mA/HART协议
四线制4...20mA/ RS485 Modbus
三、产品特点
天线尺寸小，便于安装;非接触雷达，无磨损，无污染。
几乎不受腐蚀、泡沫影响;几乎不受大气中水蒸气、温度和压力变化影响。
严重粉尘环境对高频物位计工作影响不大。
波长更短，对在倾斜的固体表面有更好的反射。
波束角小，能量集中，增强了回波能力的同时又有利于避开干扰物。
测量盲区更小，对于小罐测量也会取得良好的效果。
高信噪比，即使在波动的情况下也能获得更优的性能。
高频率，是测量固体和低介电常数介质的最佳选择。
