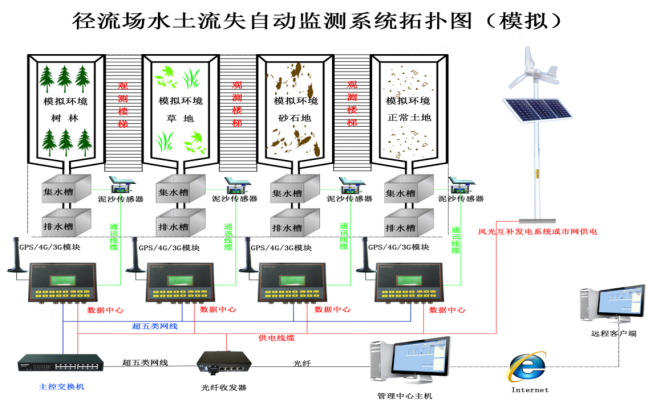

一、地表径流监测系统设备介绍
WX-LS2水土流失自动监测仪主要是由工作管理/数据主控机、含沙量测量传感器、地表流量传感器组件、雨量计组成。由雨量计测量降雨强度及其随时间的变化和总的降雨量与降雨历时。地表流量传感器组件自动测量地表流量，通过中心控制计算机软件及参数设置计算随时间变化的地表径流流量，得到径流流量的实时变化过程。含沙量测量传感器在系统设计中，根据雨量/径流变化特征，在径流垂直分布泥沙测量口，实时测量径流含沙量。
通过工作管理/数据存储软件和主控机控制管理各个传感器测量得到的泥沙含量、径流量、降雨量的过程数据并进行数据的存储，向管理监测中心远程传输测量数据。

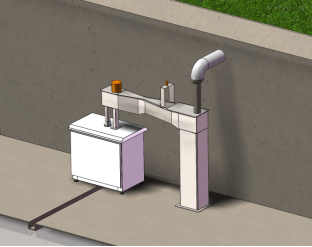

设备图片
设备参数
采集仪端口介绍
(1)电源接口：输入DC12V电源;
(2)RS232接口：可以连接通讯设备或用于升级程序;
(3)连接线定义：泥沙量检测传感器4芯线缆连接数据主控机
1脚：红色12V，2脚：蓝色0V，3脚：绿色485A，4脚：黄色485B
(4)SIM卡：插入SIM卡连接网络;
(5)天线：4G天线;
1.4.2泥沙含量传感器
1、泥沙含量传感器工作流程

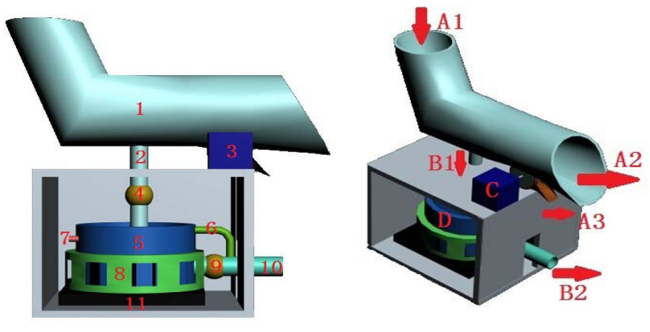

地表水体由A1进入管道，经A2流出并推动流量传感器，部分水体从A3排出,处理器C根据流量传感器得到的流速经过计算得出实时流量，B1采集到地表水体送入称重传感器,传感器D把收集到的数据送给处理器C经处理后得到泥沙含量,得到数据后传感器D把内部样品由B2排出为下次采样做好准备。处理器C通过485或串口输出外部设备。
泥沙含量采集仪的3D结构图
注： 1、地表径流管 2、采样管 3、流量传感器 4、采样管电磁阀 5、样品槽 6、液位
保持器 7、液位传感器 8、样品槽支架 9、泄水电磁阀 10、排水管
泥沙含量工作示意图
2、泥沙含量传感器功能
(1)可实现同时对多路径流泥沙含量及流量进行实时连续测量、数据传输及数据分析处理;
(2)全天候无人值守，自动测量存储数据;
(3)工作管理数据采集存储主控机可本地存储大量数据，可在现场通过R232接口下载数据;
(4)具有在上位机上在线实时监测，显示各测量参数动态过程及曲线，历史数据下载功能;
(5)可现场在数据管理主控机上自由设置采样频率及调校时钟;
(6)稳定性好，传感器自主研发精度高、稳定性强、抗环境干扰能力强
二、系统参数及性能
2.1系统参数
(1)含沙量测量：采样间隔1—99分钟;
泥沙含量：0.5—100千克/立方米，相对误差小于5%;
0.8—200千克/立方米，相对误差小于10%;泥沙含量灵敏度：0.5千克/立方米。
(2)地表流量传感器
测量范围：0.1升/秒~99999.99米/小时;
累计流量：4290000000.00立方米，测量误差小于5%。
(3)雨量测量精度：0.2毫米;
雨强测量范围：0—280毫米/小时。
(4)径流流量：3—2400毫升/秒，相对误差小于3%。
(5)采样频率：1—10分钟。
(6)功率：35瓦。
(7)应用温度范围：
存放：-40—80度;
工作：0(不结冰)—60度。
(8)仪器整机(含各传感器)工作寿命：大于5年。
2.2系统性能
(1)对水土流失(径流场)全天候无人值守，自动测量存储数据：径流量、径流含沙量、降雨量;
(2)供电：AC22V或DC12V,太阳能供电;
(3)水土流失自动监测站工作管理数据采集存储主控机可本地存储大量数据，可在现场通过RS232接口下载数据;或在有远程请求时通过GSM向管理中心传输数据;
(4)如选用太阳能供电，平时无降雨或径流时常规状态为省电休眠状态;
(5)具有在上位计算机上在线实时监测、显示各测量参数动态过程及曲线、历史数据下载功能;
(6)可现场在数据管理主控机上自由设置采样频率及调校时钟，采样间隔;
(7)中心控制计算机软件可以根据采集到的数据绘制雨强、径流、泥沙含量的曲线，并能制成EXCEL表格，计算出降雨量最大最小值、场次、径流量、入渗量、水土流失量等;
