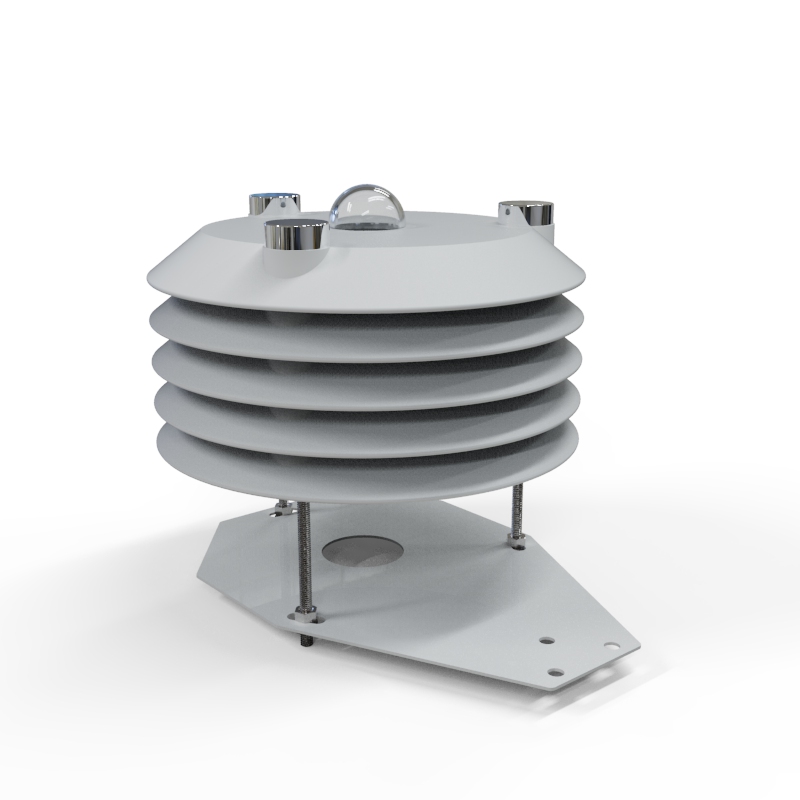

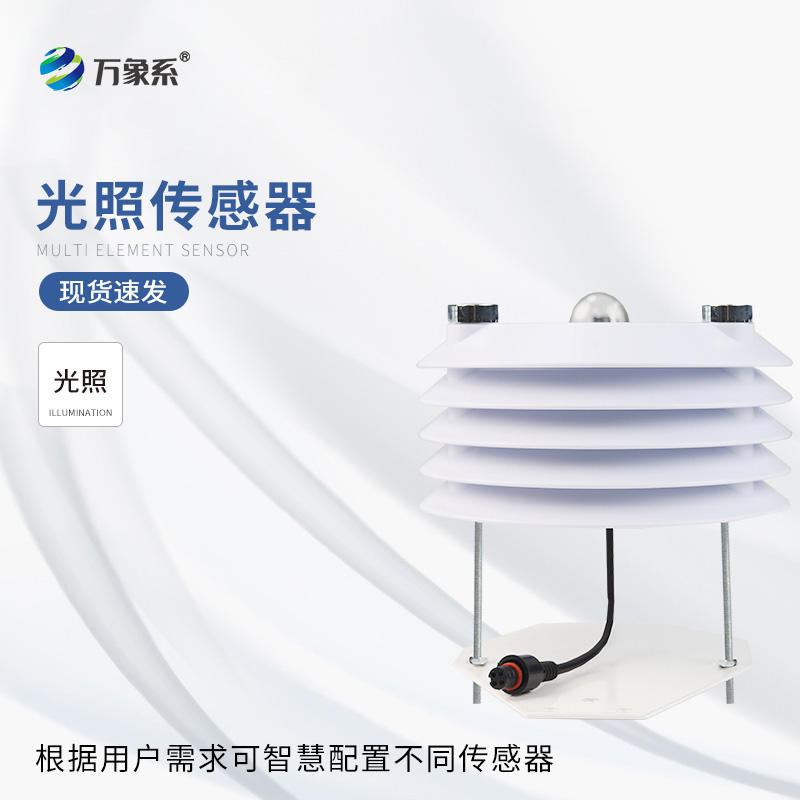

光照传感器

光照传感器又称光照度传感器，高精度光照传感器，光照传感器是一种传感器，用于检测光照强度，简称照度，广泛应用于农业、林业、温室大棚栽培、养殖、农业试验田、气象观测、科学实验室等。

一、性能指标

供电电压：9-24V

测量范围：0-150 Klux

输出信号：

信号线： 4-20mA、0-5V  对应0 -150  KLUX

另外提供485 MODBUS信号输出

精    度：±5%

工作电流：小于30毫安

负载能力：优于600欧 一般建议250欧

光谱范围：可见光(400-700nm)

工作环境：-20℃～60℃、0～70%RH

储存环境：-30℃～80℃、0～80%RH

响应时间：50毫秒

稳定时间：＜1 秒

防护等级：IP65（完全防止粉尘进入、用水冲洗无任何伤害）

标准长度：1.5米

最远引线长度：电压（10米），500米(电流)，300米（数字）

二、工作原理

不同角度太阳光线透过余弦修正器汇聚到感光区域、汇聚到感光区域的太阳光通过蓝色和黄色进口滤光片过滤掉可见光以外的光线；透过滤光片的可见光照射到进口光敏二极管，光敏二极管根据可见光照度大小转换成电信号，电信号进入单片机系统，单片机系统根据温度感应电路，将采集到的光电信号进行温度补偿，输出精准的线性电信号。

为了提高变送器的精度和分辨能力，我们采用了独特地专利技术，双通道信号输出，分别是KLUX级信号和LUX级信号。

数据转换举例：

列如输出：KLUX=10mA, LUX=10mA

LUX=（10-4)/(20-4)*150000=   56.25Klux

光照强度=56.375KLUX

三、关键词

1余弦修正器

保证采集不同角度的入射光线，反映更真实的太阳光照环境

2滤光片

保证透过的太阳光线只有可见光，更真实反映太阳光照强度

3高精度光敏二极管

保证光信号真实的转换成电信号

4温度补偿电路

降低电子元器件受温度影响长生的误差，反映一个更准确的光照强度

5单片机系统

降低光照强度误差，输出一个更加方便、更加实用的线性信号或是数字信号

产品接线说明：

警告：接线流程：一般来讲，应当完全接好线后，确认无误，才可以上电。禁止带电作业。特殊情况，必须在带电作业时，应先接电源负极，再接电源正极，再接输出信号。带电作业，个别情况下，有可能损坏传感器！且属人为操作不当损坏！

485用法，如果信号不稳定，可以参考485规范，选用终端电阻，详情也可以至电公司咨询。

四、常规数据

自然光照，日光照射即为自然光照。

人工光照，灯光照明即为人工光照。

夏季在阳光直接照射下，光照强度可达60Klux～150Klux，没有太阳的室外1Klux～10Klux，夏天明朗的室内100～550lux，夜间满月下为0.2lux

白炽灯1瓦大约12.56lux

荧光灯的发光效率是白炽灯的3～4倍。

五、应用领域

广泛应用于农业、林业、温室大棚栽培、养殖、农业试验田、气象观测、科学实验室
