叶面积指数自动监测仪

一、叶面积指数自动监测仪产品简介

叶面积指数自动监测仪又称植物冠层监测系统，植被盖度测量仪，叶面积指数自动监测仪是一款用于测定植物叶面积指数的仪器，主要用于测定植物叶面积指数，主要用于作物、植物群体冠层受光状况的测量分析以及农林业科研领域。

植物冠层生长环境监测系统系统能够通过叶面温湿度传感器、红外温度传感器、土壤温湿盐度传感器等监测指标,分析得到植物冠层生长温度变化,冠层的覆盖度情况对植物生长土壤温湿度盐分的影响等。可以选配风速、风向、空气温湿度气压、雨量、植物生长传感器等环境监测指标,综合分析区域植物生长环境,为科学研究提供数据支持。

二、叶面积指数自动监测仪产品特点

1、电源系统:风光互补供电系统、交流220V、直流5V、12V、太阳能等,根据用户需要选配。

2、可靠运行于各种恶劣的野外环境，低功耗、高稳定性、高精度、可无人值守。

3、完善的防雷击、抗干扰等保护措施。

4、硬件和软件均采用模块组合式开放性设计，可灵活组合使用。

5、监测要素可按实际需求选配。模块化设计极大的方便了后期设备的调试和升级。

6、通讯方式可根据传输距离来按需要选配，为方案提供高性价比。

7、环境WEB发布系统可以让用户在局域网和互联网上随时使用浏览环境站现场环境数据。

8、客户端浏览：可以通过软件客户端，实现局域网、互联网上查询、统计环境站现场环境数据。

三、叶面积指数自动监测仪产品参数

1、气象多要素百叶盒（温湿度+大气压力+光照强度）：精度：空气温度传感器：±0.5℃；空气湿度传感器：±3%RH；大气压力:±0.15Kpa@25℃75Kpa光照强度传感器：±7%；485信号传输;

2、风速传感器：精度：±0.5%；

3、风向传感器:精度：8个指示方向；

4、叶面温湿度监测传感器，测量范围-30~70摄氏度，湿度0~100%RH,叶面尺寸76mm*61mm

5、太阳能板:120W太阳能板+12V 60AH蓄电池;

6、控制柜:喷塑配电箱;

7、配备树冠专用监测相机，实现叶冠状态实时监测，支持定点、定频多种采集策略远程设置，配备树冠长势分析算法；

8、4G网关:支持4G网络传输;

9、立杆≥4M，白色烤漆;

10、内存容量：16Mb,100000以上的数据点；

11、通讯方式：支持GPRS通讯，支持RS232数据输出，支持Lora无线通讯；

12、内置GPS定位功能，能报送地理位置信息。

13、运输安装费及三年物联网费用。

森林叶面积指数监测设备标准作业指导书

工具准备：一字螺丝刀、斜口钳、剥线钳、6mm内六角、7mm扳手14mm扳手、17mm扳手

设备配件清单：控制箱、4m灯杆、避雷针、传感器固定支架（百叶箱、圆盘）、传感器选配（空气温湿度、风速、风向、光照强度、大气压、叶面温度）、避雷针、电池板支架、电池板、60AH蓄电池

分步骤作业：

圆盘支架组装标准及步骤：

配件：风速传感器、风向传感器、光照传感器、圆盘支架、M4*15螺杆螺母各10个、垫片弹簧垫各10个

1、传感器固定：圆盘正前方固定光照传感器，左右两侧固定风速、风向传感器

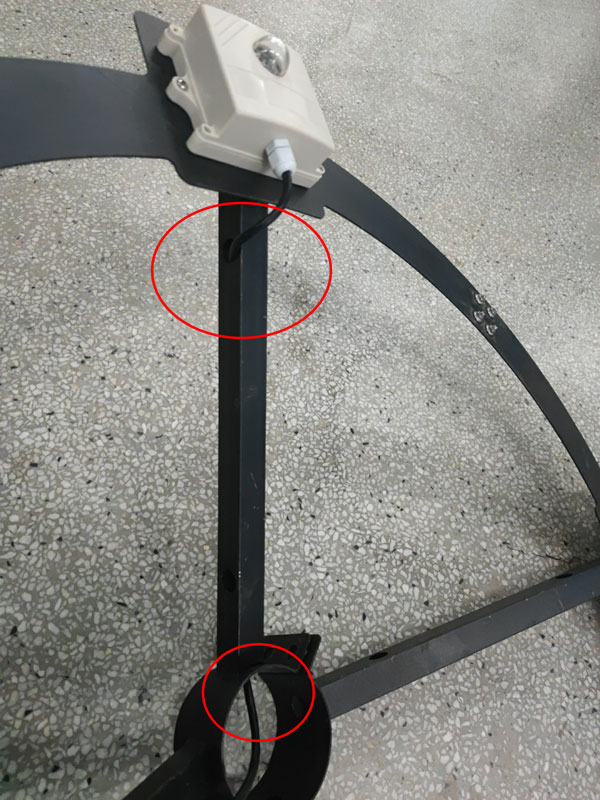

2、传感器穿线：以图7光照传感器为例，从左侧进线孔进线，右侧出线孔出线，风速、风向传感器同样如此


3、圆盘支架组装完成

4、百叶箱支架组装标准及步骤：配件：百叶箱、百叶箱支架、M8*45螺杆、M8螺母

5、传感器走线：从图9的穿线孔进线，图10的穿线孔出线

6、传感器固定：使用M8螺杆、螺母将百叶箱与支架固定拧紧

7、百叶箱支架组装完成

8、电池板支架组装标准及步骤：配件：60W电池板*2、60AH蓄电池、M6*20螺杆螺母各4个、平垫弹垫各4个

9、固定电池板，注意使用平垫、弹垫，并固定牢靠



10、电池板接线，注意红线为正极、黑（蓝）线为负极，两块电池板并联接到延长线上

11、电池板支架组装完成
 12、小气候整体组装标准及步骤：部件准备：圆盘支架、百叶箱支架、电池板支架、避雷针、控制箱、控制箱连接架、灯杆、摄像头、摄像头支架、连接件
 13、安装固定圆盘支架并穿线，先将圆盘支架中间四个螺丝拆卸，然后将圆盘支架从灯杆上方套到灯杆上，光照传感器朝向控制箱方向，将传感器线从对应的进线孔（距灯杆顶端1m）穿进灯杆，从控制箱的出线孔（离灯杆底座1.2m）穿出灯杆，最后将圆盘支架4个穿线孔与灯杆的4个进线孔对齐，固定4个螺丝并拧紧，注意不要压到线


14、安装固定枪机摄像头，将枪机与枪机支架（白色）固定，枪机线穿入枪机支架内，连接一根网线（7m蓝色网线）及电源线（DC插头线），然后与枪机连接件（黑色）固定，接头留在枪机支架内（接头用防水胶布缠住），最后将网线、电源线从灯杆顶部30cm穿线孔处穿入灯杆，从控制箱的出线孔（离灯杆底座1.2m）穿出灯杆，将连接件与灯杆固定完成

15、安装固定电池板并穿线，将电池板线从灯杆顶端进线孔穿进灯杆，从控制箱出线孔（离灯杆底座1.2m）穿出，然后将电池板支架套入灯杆内，固定三个螺丝并拧紧，注意电池板朝向南（以控制箱方向为基准）

16、安装固定避雷针，避雷针安装固定于灯杆北侧，指针朝上，注意不要装反，装好后固定拧紧螺丝

17、安装固定百叶箱并穿线，将传感器线从百叶箱进线孔（离灯杆底座1.5m、控制箱对面）穿入灯杆，从控制箱出线孔（离灯杆底座1.2m）穿出，然后固定支架并拧紧螺丝，注意百叶箱方向朝上

18、安装固定控制箱，先将控制箱连接件（两个）固定于灯杆上，调整相应位置（下方的连接件固定于灯杆控制箱穿线孔上方1cm处）松开悬挂控制箱的四个螺丝，将控制箱挂于连接件上，调整位置，然后将所有固定螺丝拧紧

19、控制箱接线，电池板线接到控制器电池板端，电池线接到控制器电池端，注意正负极不要接反；各传感器按照线号或标签接到相应位置

20、设备安装完成（注：电池线从灯杆底部穿入控制箱；叶面温湿度传感器线从控制箱底部穿入控制箱，传感器固定于树枝枝干上）

整体组装图：传感器安装位置及穿线孔位置（无蒸发、降雨、土壤）
